本視頻監控系統方案是針對一工廠廠房及其廠區道路設計，工廠廠區占地面積100畝，建筑面積3萬多平方米。內有兩棟廠房、一棟倉庫和一棟辦公樓。一期工程主要需要在工廠的主要道路、廠區大門、廠房及倉庫各出入口、車間、倉庫等位置共設立34個監控點。其中一個動點，其余全部為定點，要求根據現現場實際環境，確定選用的設備參數和型號。通過與用戶的全面溝通，深入了解用戶期望，決定全部選用高清紅外夜視攝像機。

　　工廠監控控制臺設置在門衛值班室，需要值班人員實時監控，視頻資料需要保存至少一個月，要求可以隨時、方便地回放視頻資料，并且回放的時候不影響實時錄像。監控室配置操作臺，用三臺SAMSUNG液晶顯示器顯示圖像，通過控制鍵盤和硬盤錄像機都可以控制廠區內的動點監控點。同時系統接入網絡，辦公室相關管理人員可以通過局域網適時觀看及調取錄像，公司管理人員可以通過遠程訪問隨時了解公司情況。

　　工廠監控方案介紹

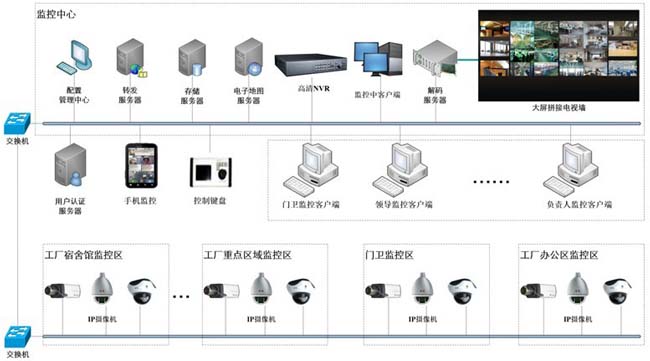

　　根據項目需求，本套工廠視頻監控系統基本可以分為前端部分、傳輸部分、控制存儲和顯示部分組成，還具有對圖像信號的分配切換、存儲、處理等功能。

　　1、前端部分

　　前端部分主要是攝像機以及其配套的產品等，包括電源、支架、配電箱等，是整個系統的“眼睛”。它布置在工廠廠區的某一位置上，實時采集各個監控點的視頻畫面，并通過傳輸部分傳回監控室，進行處理。

　　根據用戶的具體需求，本套視頻監控系統共設計34個監控點，分別設計在工廠主要道路、廠房/倉庫各出入口、車間生產線以及倉庫內等重要場所，進行現場實時監控并錄像，以輔助工廠保安人員有效杜絕安全隱患的發生，公司管理層也可以隨時隨地了解到工廠內生產情況。

　　本工廠的前端設備分布情況以及設備選型如下：

　　廠區內共設計安裝9個室外監控點，主要監看工廠大門、廠區內道路以及廠房、庫房外出門，設計一個動點，8個定點。其中在工廠東北角安裝一只紅外勻速球，配索尼480攝像機，具22倍變焦功能，自帶150米的紅外燈，白天為彩色，晚上自動轉換為黑白，并且自動啟動紅外燈進行補光;可355°旋轉，360°空間全方位覆蓋;球機設計適合于安裝在室外，全天候工作。其余的11個定點攝像機均選用Elite/艾系列的30米、50米、80米高清紅外一體攝像機，型號分別為KC-HR2350、KC-HR2550、KC-HR2850(本文后面訴及的紅外距離相同的攝像機均為此三種型號之一)，主要監看工廠大門、廠房/庫房出入口以及廠區大道的情況，全部為室外壁裝。攝像機自帶紅外燈，具有雙濾光片自動切換功能，到晚上自動切換為黑白圖像，并且自動啟動紅外燈，切換到紅外濾光片模式，可以更好的接收紅外光，使得晚上圖像效果更佳。其防塵、防水，達到IP66的防護等級，可以直接室外安裝。

　　工廠生產車間長100米，寬48米，需要監看到生產線、主要通道、重要出入口的整體情況，部分位置還須看到較詳細的生產情況。本系統設計安裝9臺Elite/艾利德的30米/50米/80米的紅外一體攝像機，安裝在車間四周內墻壁，基本可以覆蓋車間整個面積，達到監控的目的。攝像機自帶的紅外燈，光線暗的時候自動啟動，進行補光，達到沒有燈光的時候，一樣可以實時監看現場畫面。

　　工廠大倉庫長90米，寬24米，設計安裝4個監控點，攝像機分別用分別作全局監控以及走廊等處的人員及貨物出入情況。倉庫攝像機全部為彩轉黑紅外攝像機，晚上自動啟動紅外燈，即使在沒有燈光的情況下，也能分辨出出入的人員情況。工廠另外三個小倉庫共設計安裝7個監控點，其中6個用于全局監控，1個用于出入口監控，均為50米彩轉黑攝像機。 門衛值班室用一個30米彩轉黑紅外一體攝像機，用于監控門衛室值班情況及人員進出情況。

　　2、傳輸部分

　　傳輸部分就是系統圖像信號的傳輸通道。目前電視監控系統多半采用視頻基帶(同軸電纜)傳輸方式。如果在攝像機距離控制中心較遠的情況下，也有采用雙絞線傳輸或光纖傳輸方式。

　　本套系統為一個工廠的監控項目，監控室設在廠區大門值班室，各個前端攝像機距離監控室距離不超過300米，直接采用同軸電纜進行視頻信號的傳輸，便可以滿足客戶的圖像質量需求。對圖像信號的傳輸重點要求在圖像信號經過傳輸系統后，不產生明顯的噪聲、失真，保證原始圖像信號的清晰度和灰度等級沒有明顯下降等。因此本方案同軸電纜選用SYV75-5-1/128編國標同軸電纜。

　　為保證各個前端攝像機在夜間紅外燈開啟時供電仍然正常，并且電源線和視頻線一起敷設不會對視頻信號產生干擾，考慮到門衛室離車間較遠，因此本方案設計在車間配電箱中專用開關取電，將AC 220V的電壓用獨立JDG線管傳輸到攝像機前端，再通過攝像機專用電源將AC220V轉為DC 12V給各個攝像機供電;室外的高清紅外勻速球形攝像機為AC 24V供電，可以將AC220V輸到安裝位配電箱中，再通過專用電源變為AC 24V傳輸給攝像機供電。所有的供電線纜采用RVV2*0.75的國標電源線。 室外的高清紅外高速球形攝像機通過485總線控制，采用RVVP2*0.5的控制線纜。

　　所有線纜的主干線，室外部分采用Φ160的PVC管地埋鋪設，從室外進入室內的各支干線采用Φ40或Φ32JDG金屬管敷設，支干線到各個攝像機之間采用Φ25JDG金屬管走線。

　　3、控制存儲和顯示部分

　　所有前端共計34路視頻圖像都傳回監控室，在這里進行顯示、存儲以及控制等，根據此項目需求，我們選用3臺Elite/科佳達16路網絡硬盤錄像機和顯示器來完成所有攝像機信號的顯示，并通過硬盤進行錄像，每臺硬盤錄像機配兩塊2T的硬盤，可以存儲一個月以上的視頻資料。同時它還支持視頻的網絡遠傳，方便相關領導通過網絡隨時隨地訪問本地的網絡硬盤錄像主機，觀看實時畫面。
