方案背景

　　某工廠有四棟大樓并排A、B、C、D，以前使用的是模擬監控系統，由于設備老化等原因，先要將模擬視頻監控系統改為網絡視頻監控系統，四樓大樓分別已有模擬攝像機A：16個、B：16個、C：20個、D：20個，監控中心設置在C棟一樓，上述模擬攝像機大部分都在一樓。（工廠監控系統方案設計）

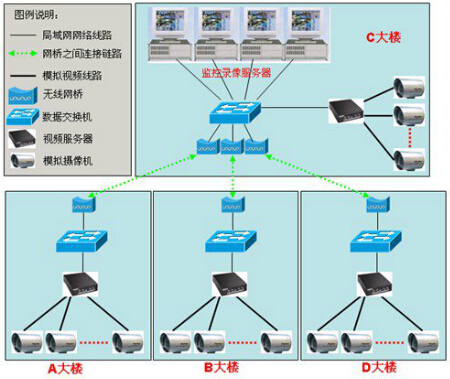

　　模擬系統架構及說明

　　如上圖示，A、B、C、D大樓前端模擬攝像機采集現場視頻信號，通過視頻線路連接到視頻服務器，將其轉換成數字信號，視頻服務器采用超五類網絡線路連接到本地交換機上，監控錄像服務器通過局域網絡可以直接控制前端監控設備和對前端攝像信息進行錄像存儲，局域網內任意用戶或者遠程用戶亦可通過內部局域網連接前端網絡攝像機或者訪問監控錄像服務器，直接對前端網絡攝像機瀏覽實時視頻和回放錄像。

　　網絡視頻傳輸系統設計

　　本系統視頻傳輸系統采用網絡作為視頻傳輸的手段。結合原有模擬監控系統，將原來模擬攝像機與新增加的視頻服務器連接，然后接入局域網，即可實現全廠前端網絡攝像機的集中和實時監控。

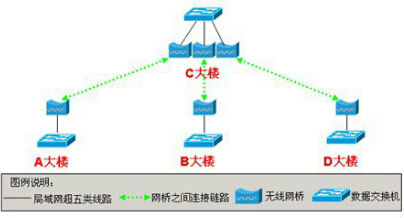

　　如上圖示，每棟大樓采用交換機接入前端網絡視頻服務器，通過有線連接無線網橋，A、B、D各棟無線網橋均集中連接到C棟，并且由C棟集中管理和實時的監控錄像。

　　交換機的選擇：由于每棟接入的點不多，為了節約成本，選擇普通的24***交換機即可，品牌可選擇D-LINK。

　　無線網橋：網橋單一線路負責每棟大樓前端所有的視頻傳輸，為了保證帶寬，這里建議采用5.8G的54M帶寬的設備。品牌建議為西方多路：Mp115054BSUR。

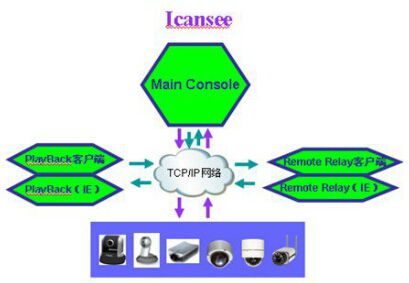

　　平臺總體架構

　　系統監控錄像的實現

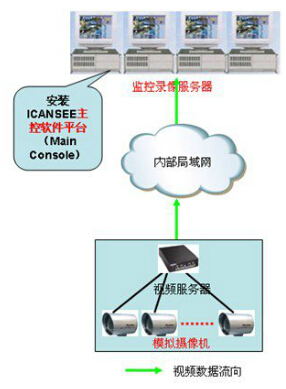

　　如上圖示，在本地的監控錄像服務器上安裝ICANSEE主控軟件平臺(Main Console)，通過它均可實現對所有前端網絡攝像機的控制和錄像等。

　　監控顯示由監控錄像服務器完成，我公司的lcansee軟件平臺，可供用戶自由選擇以1、4、6、9、10、13、16、25、32、64等不同模式監看。前端的攝像機接入到監控錄像服務器上，用戶可以根據畫面分割的效果選擇不同的顯示方式。如何巡視和切換都可以由用戶自己進行訂制，軟件的親和度與適應性都非常出色，用戶可以決定任意畫面靜止或循環顯示，也可以讓畫面在輪流指定的監控點間切換。軟件的強大給用戶帶來了高度自由的操作與良好的適應性。

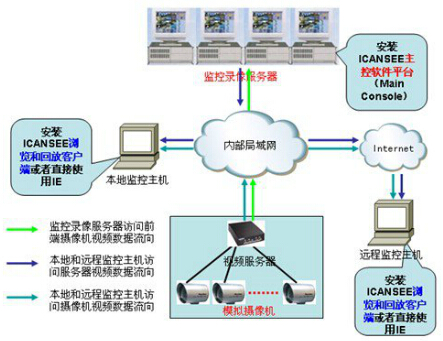

　　本地及遠程用戶顯示和回放錄像的實現

　　在本地或者遠程監控主機上安裝瀏覽和回放客戶端或者直接使用IE，訪問監控錄像服務器，實現對錄像的回放操作。影像瀏覽方面，本地或者遠程用戶使用監控主機可以通過安裝瀏覽和回放客戶端或者直接使用IE，訪問監控錄像服務器，實現對前端攝像機的影像瀏覽，也可以直接使用IE逐個訪問前端攝像機來實現。
