校園視頻監控系統的建設主要是為了預防、控制和減少校園犯罪，提高學校處置突發事件的應急指揮能力，最大限度的減少意外事故給學校師生造成的影響和損失，切實保護師生的人身財產安全，為學校的改革與發展提供強有力的安全保障。

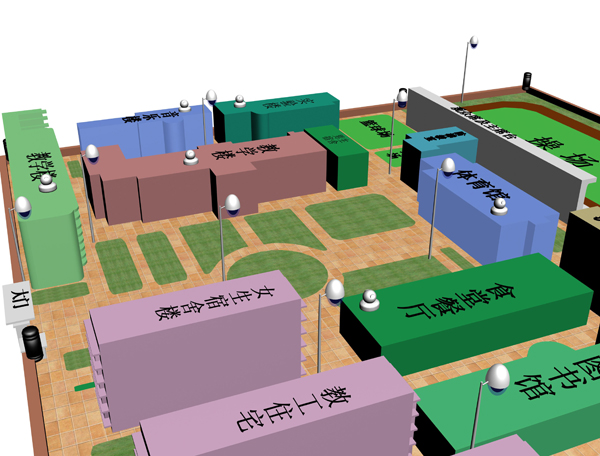

      校園視頻監控系統主要涉及校區的校園周界、校園出入口、校區主要路口、廣場和重點要害部位周邊等場所。網絡傳輸使用學校的光纜網絡資源。

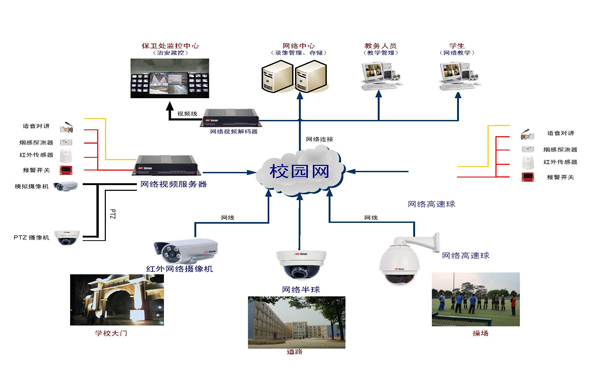

       本方案設計將建立學校視頻監控專網，構建由學校主控中心、分控室、前端監控點組成的視頻監控體系結構。主控中心即為中心總控制室，是整個監控系統的控制和管理中心。分控室監控中心是前端監控點的分控管理匯集中心，在分控室中可以看到系統的任一路視頻圖像。前端監控點視頻傳輸設計采用模擬攝像機和光端機相結合的傳輸方式，模擬攝像機與光端機連接，將攝像機采集的視頻信號通過模擬光端機連接專用網絡傳輸到分控室匯集接入數字硬盤錄像機DVR，由DVR對視頻信號進行處理（包括編碼、壓縮、本地錄像存儲等）并傳輸到主控中心。

       主控中心配置高性能網絡交換機作為視頻監控系統的主交換機，學校監控專網通過防火墻與校園網之間互聯，各校園網的遠程監控終端經主控中心服務器授權可通過校園網查看視頻監控信息。分控室配置上聯網 絡交換機與主控中心網絡交換機相連，與前端監控點采用光端機互聯，各個分控室配置硬盤錄像機進行本地錄像存儲。

       根據學校監控需求和實際情況的分析，本方案使用藍色星際BSTAR CENTER 網絡視頻管理平臺構建校園監控系統。

       主控中心監控系統的建設采用BSTAR CENTER網絡視頻管理平臺搭建，主要由服務器系統、控制臺系統、電視墻系統、報警錄像存儲系統組成。



1  系統構架

    系統構架全面采用分布式結構，支持多級監控中心應用，采用模塊化設計，可以按照需求增加和減少功能，支持自動升級和故障自動回復。

2  系統管理及安全控制

    用戶管理提供系統管理員、超級用戶、一般用戶、瀏覽用戶等4種用戶類型，并有100個優先級，分別授予不同權限的用戶。

    支持攝像頭權限鎖定和接管，高級別用戶可超越低級別用戶控制和切換網點設備。

    設備管理提供視頻服務器、錄像機及附屬設備的增、刪、改。

    設備分組可以將設備分組、授權。

     用戶登錄后只能看到和操作被授權的設備。

     提供設備列表和多級電子地圖權限管理，用戶登錄后只能查看授權的區域。

     日志系統記錄所有的操作記錄以備查詢。

     具有網絡容錯能力，當網絡恢復正常后系統也能重新正常工作，不會受到網絡錯誤的影響。

3  基于BSTAR CENTER的帶寬控制

    當監控可用帶寬有限時，系統具備帶寬控制能力。

    BSTAR CENTER系統支持多種視頻流限制，通過對視頻流數量的限制保證監控網絡的正常運行。

4  實時視頻

    視頻流基于RTP流媒體協議網絡傳輸，保證傳輸質量。

    支持音視頻混和傳輸，同時監聽現場聲音。

    授權用戶可以調用監控系統中任意一路的視頻圖像。

    授權用戶可實時監視多路圖像信息并實現一機同屏同時監視，可以在1、4、6、9、16、全屏等多種畫面分割模式中切換顯示。

    多個網絡客戶端同時監控同一路前端圖像時只占用前端一路視頻流的帶寬。

    攝像機分組：支持按照監控區域、管理權限和實際使用情況分組，設置簡單。

    輪巡：系統具備視頻自動巡視功能，在可設定的間隔時間內對全網的監控點進行圖像巡檢，參與輪巡的對象可以任意設定，輪巡間隔時間可設置。

    攝像機信息設置：設置系統內所有攝像機的位置、IP、別名、所在區域、場所等信息。

    支持實時設定音視頻編解碼器的各種參數，如碼率、品質、分辨率、制式、幀頻、色彩、音量等。

    字符迭加和圖像屏蔽：可在圖像上迭加名稱、時間、場地等字符信息；可在圖像的任意位置迭加圖片和黑屏框以屏蔽需隱藏的圖像區域。

5   報警聯動

     報警來源

     經過報警主機IP模塊轉發的報警主機報警信息

     DVR的移動偵測，圖像遮蓋的報警信息

     報警分級處理，可針對不同的用戶分配不同的報警信息，增強針對性

     報警聯動：

     聯動動作：所有動作可以單選也可以多重選擇

     切換到預定的的攝像頭，在電視墻、客戶端實時監控窗口和電子地圖上自動彈出報警現場畫面

      彈出電子地圖并提示報警位置和報警畫面

      觸發遠程錄像機錄像

      觸發中心服務器報警錄像

      在電子地圖上突出顯示報警圖標，顯示報警位置

      前端視頻服務器、DVR繼電器執行預定的動作，可選預設包括：開燈、強制關門、強制關門

      聲音提示、語音提示（自動讀出報警的預定義名稱）

      在服務器上記錄報警日志

      向指定的地址發送Email

      向指定的號碼發出短信(需要短信平臺配合)

      提示報警預案

      報警預案：

      提供編輯界面，可以顯示相關領導和責任人的聯系方式，處理流程和處理原則，處理辦法等

      可為每個報警設定單獨的報警預案

      授權用戶支持遠程報警主機布防、撤防、防區旁路、復位操作和狀態監控

      系統兼容報警主機：CK系列、安定保、DSC系列

      系統兼容報警探頭：所有支持開關量輸出的報警探頭

6   錄像、回放及錄像下載

    錄像回放

    授權用戶可以查詢、點播中心服務器上的報警錄像

    網點監控系統

    支持前端DVR回放，客戶端錄像的下載方式

    系統通過網絡視頻矩陣控制DVR檢索/回放錄像，快速回放不增加帶寬占用

     支持直接通過網絡下載DVR的錄像文件

     授權用戶可查詢、回放、下載服務器上的錄像

     錄像查詢功能，查詢遠程錄像機和服務器上的錄像

     畫面抓拍：支持將任意一副回放圖像抓拍成JPEG格式存放，并且支持打印輸出

7    設備狀態巡檢

      主動狀態查詢系統定時/手動巡檢前端的設備運行狀態，自動生成設備運行狀態列表。

      被動查詢直接接收和分析DVR上傳的設備異常報警，提示監控中心管理員；如：視頻丟失、視頻恢復、硬盤損壞

      如使用網絡視頻矩陣，可以轉發DVR的設備異常報警，提示監控中心管理員；如：視頻丟失、視頻恢復、硬盤損壞

8    錄像機校時

      系統可自動/手動設定全網錄像機的時鐘，保持錄像機時間的正確性。

      系統校時前自動查詢錄像機的錄像狀態，錄像狀態下放棄本次校時，避免由于時鐘誤差造成錄像結束時間早于錄像開始時間（一般在初次校時的時候可能會出現此類問題）

9   錄像機遠程配置

     對于有完整網絡功能的DVR，系統支持網絡文件查詢、回放和DVR配置

     對于網絡功能不完全的DVR，系統支持授權用戶使用模擬鍵盤通過網絡視頻矩陣可以遠程操作網點錄像機，可以完成錄像機的所有控制/配置

10     基于網絡的電視墻系統

         純網絡實現矩陣功能，不需要傳統矩陣設備

         針對攝像頭進行圖像切換，操作簡單直觀

         支持視頻編號和矩陣鍵盤，使得電視墻系統可以支持大規模的監控應用

         靈活的輪巡方式:

         支持網點輪巡和分組輪巡

         定時分組輪巡

         支持多輪巡組

         可在電視墻上劃分多個區域分別輪巡

         支持統一的報警設置，報警畫面自動切換

         字符迭加：可在圖像上迭加名稱、時間、場地等字符信息

11    三級電子地圖功能

         支持三級電子地圖

         電子地圖統一權限管理，用戶只能查看授權部分的電子地圖

         電子地圖支持標準經緯度定位，可以方便的結合GPS、GIS系統，擴展性強

         電子地圖上可以自動顯示報警圖標和自動彈出報警畫面

         授權用戶可以在電子地圖上點擊攝像頭圖標單出該攝像頭的現場畫面

         授權用戶可以在電子地圖上控制繼電器開關量，如：燈光、門禁

         授權用戶可以在電子地圖上查看DVR、報警主機等設備的狀態

12    語音喊話

         支持“中心呼叫網點”方式語音喊話

         支持同時對多個網點的單向廣播

         支持現場監聽

         在增加相應設備的情況下，支持雙向對講

13    日志管理功能

         系統中所有操作和系統、報警信息均可以記錄詳細日志

         日志保存級別可以根據重要程度設置記錄級別，減少日志信心量，方便檢索

         支持多種日志查詢方式，可以方便、快捷的查詢日志信息
