方案目錄：
配線的技術要求

配管的技術要求

設備安裝注意點

線路部分的安裝
控制設備的安裝
監控系統工程的測試

配線技術要求

管材不僅要求安全可靠，而且要使線路布置合理、整齊，安裝牢固；

使用導線，其額定電壓應大于線路的工作電壓；

導線的絕緣應符合線路的安裝方式和敷設的環境條件；
導線的截面積應能滿足供電和機械強度的要求；

配線時應盡量避免導線有接頭；
除非用接頭不可的，其接頭必須采用壓線或焊接；
導線連接和分支處不應受機械力的作用；
配線在建筑物內安裝要保持水平或垂直；
線纜應加套管保護(塑料或鐵水管，按室內、外配線的技術要求選配)，天花板走線可用金屬軟管，但需固定穩妥美觀；

信號線不能與大功率電力線平行，更不能穿在同一管內，如因環境所限，要平行走線，則要遠離50CM以上；
報警控制箱的交流電源應單獨走線，不能與信號線和低壓直流電源線穿在同一管內，交流電源線的安裝應符合電氣安裝標準；
報警控制箱到天花的走線要求加套管埋入墻內或用鐵水管加以保護，以提高提高防盜系統的防破壞性能；

配管的技術要求

線管配線有明配和暗配兩種，明配管要求橫平豎直、整齊美觀。暗配管要求管路短、暢通、彎頭少；

線管的選擇，按設計圖選擇管材種類和規格，如無規定時，可按線管內所穿導線的總面積(連外皮)，不超過管子內孔截面積的70%的限度進行選配；

為便于管子穿線和維修，在管路長度超過下列數值時，中間應加裝接線盒或拉線盒，其位置應便于穿線；
(1) 管子長度每超過40米、無彎曲時；
(2) 長度每超過25米、有一彎時；
(3) 長度每超過15米、有兩個彎時；(4)長度每超過10米、有三個彎時；

線管的固定、線管在轉彎處或直線距離每超過1.5米應加固定夾子；
電線線管的彎曲半徑應符合所穿入電纜彎曲半徑的規定；
凡有沙眼、裂紋和較大變形的管子禁止使用于配線工程；

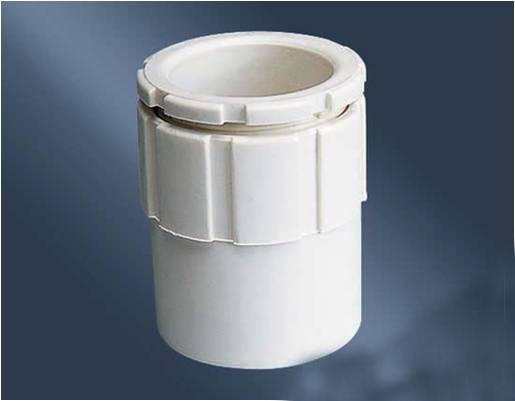

線管的連接應加套管連接或扣連接；
豎直敷設的管子，按穿入導線截面的大小，在每隔10-20米處，增加一個固定穿線的接線盒，用絕緣線夾將導線固定在盒內，導線越粗，固定點之間的距離越短；
在不進入盒(箱)內的垂直管口，穿入導線后，應將管口作密封處理；

接線盒或接線盒的固定應不少于三個螺釘。連線盒與管子的連接應加杯梳。接線盒或接線盒應加蓋。線管的分支處應加分線盒；

設備安裝注意點

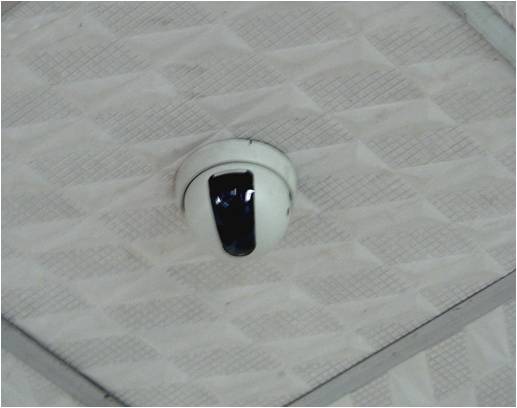

攝像機的安裝：

1. 室內攝像機的安裝高度以2.5～5m 為宜，室外以3.5～10m 為宜；電梯轎箱內安裝在其頂部，與電梯操縱器成對角處，且攝像機的光軸與電梯的兩壁及天花板成45 度。

1．視頻線的選擇

2. 攝像機及其配套裝置，應留意防破壞，并與周邊環境相協調。
3. 在強電磁干擾環境下，攝像機安裝應與地絕緣隔離。
4. 室外安裝要采取防雷措施。
5. 攝像機安裝一定要牢固，防止監控畫面抖動。

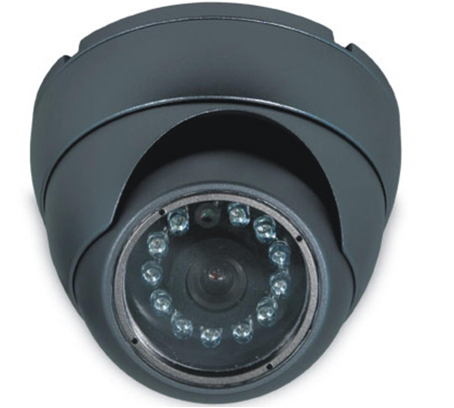

6. 紅外攝像機，敏電阻來控制紅外燈的工作電源開啟與否的。
7. 紅外攝像機視場內應盡量避免有全黑色物體、空曠處、水等吸收紅外光線的物體，CCD 攝像機配套的紅外燈是靠發射紅外光在物體上反射到CCD 攝像機鏡頭上成圖像的，假如紅外光被吸收或減弱，將會大大地削弱紅外燈的有效照射效果。
8. 安裝過程中要留意不要用手觸摸鏡頭，CCD 靶面，不要讓灰塵飄到攝像機上面。

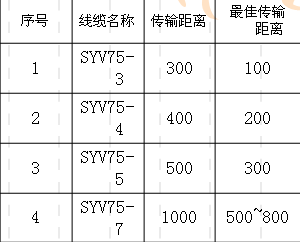

序號 線纜名稱 傳輸距離 最佳傳輸距離
1 SYV75-3 300 100
2 SYV75-4 400 200
3 SYV75-5 500 300
4 SYV75-7 1000 500~800
線路部門的安裝

1 ．視頻線的選擇：

2. 電源線：
應選擇阻燃電纜，保護皮比較結實，在節省工程本錢的條件下，盡量使用粗點的以減少電源的衰減。
3. 控制線：
一般選用帶屏蔽2*1.0 的線纜，RVVP2*1.0。
4 ．穿線管：
一般情況用PVC 管即可，要地埋或防爆的工程應選用鍍鋅鋼管。

控制設備的安裝

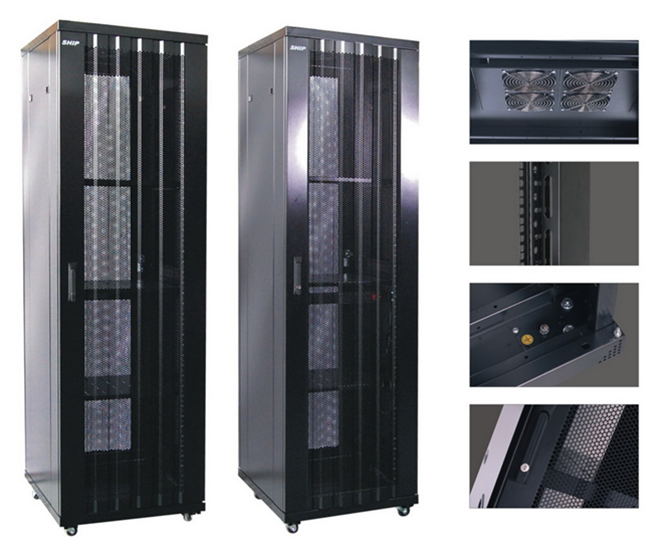

1. 控制臺、機柜（架）安裝位置應符合設計要求，安裝應平穩牢固、便于操縱維護。機柜（架）背面、側面離墻凈間隔應符合維修要求。

2. 所有控制、顯示、記實等終端設備的安裝應平穩，便于操縱。其中監視器（屏幕）應避免外來光直射，當不可避免時，應采取避光措施。在控制臺、機柜（架）內安裝的設備應有透風散熱措施，內部接插件與設備連接應牢靠。

3. 控制室內所有線纜應根據設備安裝位置設置電纜槽和進線孔，排列、捆扎整潔，編號，并有永久性標志。
4. 控制設備的工作環境安保系統的設備均要求安裝在清潔的空調室內，并要求安裝在19"的尺度機架上，設備之間應留有適當的空間，需使用強迫透風的風扇。
5. 保證監控室內電源火線、零線、地線按照規范連接。在監控中央設備（監視器、硬盤錄像機、矩陣、視頻分配器）開啟的情況下，使用模擬萬用表交流電壓檔丈量以上設備外殼和連接攝像機的視頻電纜接頭對地電壓。該電壓越高越易造成攝像機視頻輸出部門損壞。當該電壓不為零的情況下，要避免帶電拔插視頻電纜。

監控系統工程的測試
主要包括：
① 電纜的測試；
② 系統功能與主要性能檢驗；
③ 電源檢驗；
④ 防雷與接地；

電纜的測試：
電纜的測試一般分為兩個部分：電纜的驗證測試和電纜的認證測試。
（1）電纜的驗證測試是測試電纜的基本安裝情況。例如：電纜有無開路或短路，電纜的兩端是按照有關規范正確連接，同軸電纜的終端匹配電阻是否連接良好，電纜的走向如何等。
（2）電纜的認證測試是指電纜除了正確的連接以外，還要滿足有關的標準，即安裝好的電纜指數是否達到有關規定的要求。

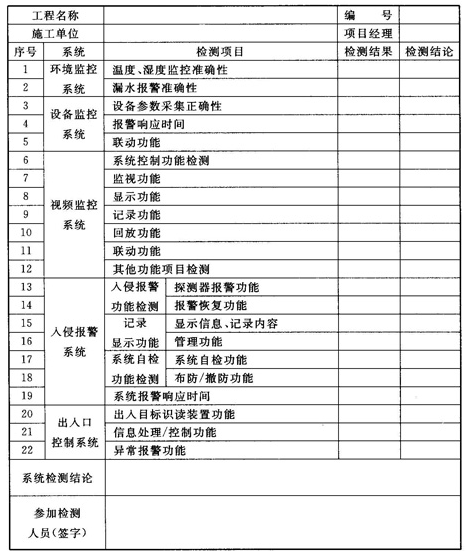

系統功能與主要性能檢驗：
攝像機：
（1）.設置位置；
（2）.視野范圍；
（3）.安裝質量及外觀；
（4）.鏡頭、防護罩、支撐裝置、云臺；
監視器：
（1）.安裝位置；
（2）.設置條件；

各類探測器（包括探測器、巡更點、讀卡器等）：
（1）.安裝設置位置；
（2）.安裝質量及外觀；
控制器（包括矩陣、報警控制器、門禁控制器、車庫控制器等）：
（1）.安裝位置；
（2）.接線引入電纜；
（3）.接地線情況；

輔助電源：
（1）.安裝位置；
（2）.接線引入電纜；
（3）.接地線情況；
電鎖：
（1）.安裝設置位置；
（2）.安裝質量及外觀；
（3）.開關性能、靈活性；

控制臺與機架：
（1）.安裝垂直度、水平度；
（2）.設備安裝位置；
（3）.穿孔、連接處接觸情況；
電（光）纜敷設：
（1）.敷設與布線；
（2）.電纜排列位置，布放、扎綁質量；
（3）.地溝、支架、橋架的安裝質量；
（4）.埋設深度及架設質量；
（5）.焊接及插接頭安裝質量；
（6）.接線盒接線質量；

接地：
（1）.接地材料；
（2）.接地線焊接質量；
（3）.接地電阻；

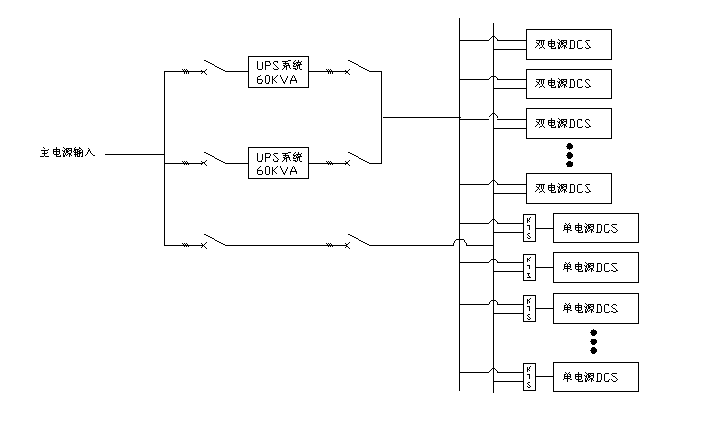

電源檢驗：
電源測試檢查的主要內容：
（1）.系統電源的供電方式、供電質量、備用電源容量等符合規范和正式設計文件的要求。
（2）.主、備電源的轉換檢驗。
（3）.電源電壓適應范圍檢驗。額定值的85%~110%。
（4）.備用電源檢驗。
（5）.還應檢查安防監控系統的備用電源容量能否滿足設計和使用要求。

防雷與接地測試檢查：
防雷與接地測試檢查的主要內容：
（1）.防雷與接地檢驗也是系統安全性檢驗的重要組成部分。
（2）.防雷設施檢驗應符合規定。
（3）.接地裝置檢驗。
       1 ）.檢查監控中心接地母線的安裝，結果應符合規范的規定。

       2 ）.檢查接地電阻時，相關單位應提供接地電阻檢驗報告。
